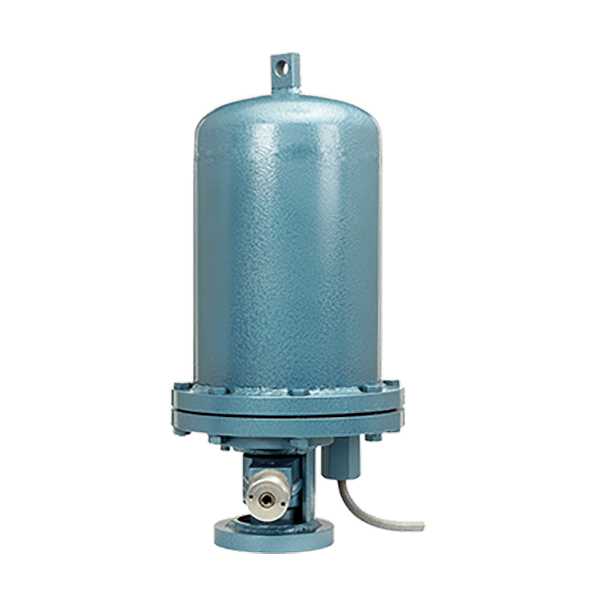

IP 68 Oceangear

Alle Antriebsserien sind in hermetischer
Kapselung nach IP 68 für den permanenten Unterwassereinsatz bis zu einer Wassertiefe
von seriell 100 m erhältlich.

Upgrade für TA 70, TA 120, TA 130 und TA 140IP 68 Oceangear

Wir beraten Sie

Wenn Sie zu diesem oder anderen Produkten eine Frage haben, dann rufen Sie uns einfach an oder schicken Sie uns eine Nachricht über unser Kontaktformular.

Frage zu diesem Produkt?

Produktbeschreibung

Die Antriebsserien TA 70, TA 120, TA 130 und TA 140 sind in hermetischer Kapselung nach IP 68 für den permanenten Unterwasserbetrieb bis zu einer Wassertiefe von seriell 100 m erhältlich. Die IP 68 Oceangear Serie ist damit die erste Wahl in Anlagenbereichen, die permanent, gelegentlich oder auch nur selten überflutet sind. Auch bei Installationen über Kanälen, Wasserbecken oder anderen Bereichen, bei denen mit starker Verdunstung zu rechnen ist, kann eine hermetische Kapselung nach IP 68 empfehlenswert sein sowie in Arealen, in denen durch starke Temperaturschwankungen mit Kondensatbildung in Gehäusen gerechnet werden muss.

Vorteile

  • Hermetische Kapselung
  • Anwendbar seriell bis 100 m Wassertiefe
  • Betriebssicherheit bei 100 % Luftfeuchtigkeit
  • Gehäuse auch in Edelstahl
  • Ex-Schutz und viele andere Optionen
TypTA 70TA 120TA 130TA 140
Drehmomentbereich (Nm) 90°- N x 360°0-3232-9090-280280-1500
Schubkraft (N) bei linear betätigten Armaturen0-300300-10001000-40004000-11500

Downloads

FAQ zu IP 68

In welchen Anlagebereichen empfiehlt sich eine IP 68 Kapselung?

Nicht nur wenn der Antrieb in großer Wassertiefe arbeiten soll, sondern in allen Anlagenbereichen, die permanent, gelegentlich oder auch nur selten überflutet sind. Auch bei Installationen über Kanälen, Wasserbecken oder anderen Bereichen, bei denen mit starker Verdunstung zu rechnen ist, kann eine hermetische Kapselung nach IP 68 empfehlenswert sein sowie in Arealen, in denen durch starke Temperaturschwankungen mit Kondensatbildung in Gehäusen gerechnet werden muss. Auch wenn die Atmosphäre, die den Antrieb umgibt, sehr korrosiv ist (chemische Gase u.ä.) ist eine IP 68 Kapselung ratsam.


Was ist von Angaben anderer Hersteller zu halten, die in Ihrer Werbung oder Dokumentation eine Zeitangabe für den IP 68 Schutz verbinden z.B. IP 68 (1 h) oder ähnlich, bzw. eine geringe Eintauchtiefe (z.B.1 m) nennen?

Der Hersteller garantiert eine hermetische Kapselung gegen das Eindringen von Wasser oder anderen Flüssigkeiten nur für gewisse Zeit oder eine vorgegebene Eintauchtiefe. Wir halten von solchen Angaben gar nichts. Der Anwender kann Zeiten oder Eintauchtiefen meistens nicht sicher vorhersagen. Der Hersteller arbeitet hinsichtlich seiner Angaben mit gegriffenen Hoffnungswerten oder mit empirischen Werten, bei denen die Versuchsparameter nicht praxisgerecht sind.


Ist eine IP 68 Kapselung nicht übertrieben bei Installationen über Kanälen, Wasserbecken oder anderen Bereichen, bei denen mit mehr oder weniger starker Verdunstung zu rechnen ist?

Nein, denn gerade bei diesen Outdoor-Anwendungen kann es zu rätselhaften Korrosionserscheinungen bei Ventilantrieben kommen. Das Gehäuse ist intakt, innen ist der Antrieb völlig korrodiert. Die Suche nach Gründen für die Korrosion, die Korrespondenz mit dem Antriebslieferanten, der Austausch der Antriebe und die ständige Unsicherheit, wann mit dem nächsten Korrosionsschaden zu rechnen ist, verursachen viel höhere Kosten als der einmalige Aufpreis für ein IP 68 Gehäuse.


Ist eine IP 68 Kapselung nicht übertrieben bei Arealen in denen durch starke Temperaturschwankungen mit Kondensatbildung in Gehäusen gerechnet werden muss. Genügt nicht eine Heizung, wie sie andere Hersteller anbieten ?

Auch TA-Roloff bietet Heizungselemente an. Oft werden diese Elemente ausreichen, um eine Wasseransammlung im Antrieb zu vermeiden. Kommen aber andere Faktoren, wie z.B. der Überkopfeinbau hinzu, wird es schwierig, eine dauerhafte Betriebssicherheit zu gewährleisten. Wärme steigt nach oben, dass Wasser sammelt sich unten im Gehäuseboden und ist mit einer Heizung dort mühsam wieder aufzulösen.


IP 68 und Ex-Schutz, wie verträgt sich das und welche Anwendungsgebiete gibt es dafür?

Ex-Schutz und die Schutzart IP 68 verfolgen in der Ausführung verschiedene Ziele. Bei einer hermetischen Kapselung nach IP 68 sollen keine Stoffe eindringen. Beim Ex-Schutz soll vermieden werden, dass durch z.B. Funkenbildung aus dem Inneren des Antriebs umgebende Atmosphären entzündet werden können. TA Roloff kann beide Schutzarten kombinieren. Wenn aus den Flüssigkeiten, die den Antrieb gelegentlich überfluten auch entzündliche Gase aufsteigen können, sollte der Planer beide Schutzarten kombinieren.


Was ist von Behauptungen zu halten, wonach elektrische Antriebe im Unterwasserbereich technisch unzulässig sind?

Diese Behauptungen sind unwahr, halten sich aber hartnäckig von Seiten derjenigen Strategen, die hydraulische Antriebstechnik für Ventile verkaufen wollen.

Daten IP 68

Datenblatt IP 68 / 90° / Multiturn / Linearanwendung

Die hermetische Kapselung IP 68 Oceangear ist für jeden Antrieb der Serien TA 70, TA 120, TA 130 und TA 140 erhältlich. (1) Wählen sie nach Drehmomentbereich und Betriebsmodus die passende Antriebsserie aus. (2) Klicken Sie auf der Hauptseite den Button der Antriebsserie und erfahren Sie mehr über die Daten und weiteren Möglichkeiten der Antriebsserie. Bei Bestellung der hermetischen Kapselung IP 68 Oceangear erhöht sich sich das Gewicht erheblich. Die Außenmaße entnehmen Sie bitte der Produktbroschüre.

Typ TA 70 TA 120 TA 130 TA 140
Drehmomentbereich (Nm) 90°- N x 360° 0-32 32-90 90-280 280-1500
Schubkraft (N) bei linear betätigten Armaturen 0-300 300-1000 1000-4000 4000-11500
Höhe 180 mm 220 mm 240 mm 270 mm

Optionen

Parameter Standard Optionen Service / Sonderanfertigungen
Betriebsart Auf/Zu 90° Stellwinkel • Mehrwegebetrieb E 40 • Multiturnbetrieb • Linearbetrieb • Consulting Regelanwendungen • Schrittregelung E18 oder Nachlaufregelung E21 • Datenbuslösungen
Flanschanschluss Lochkreis gem.
DIN ISO 5211 Aufbauteile gemäß den
Anforderungen der Armatur Mechanischer Anschluss im Werk (Adaption)
Versorgungs- spannungen 24 V DC • 230 V AC/50 Hz • andere AC / DC Spannung Consulting elektrische Implementierung
Kabeleinführung Kabelschwanz vergossen   Elektrischer Anschluss vor Ort
Stellungs- rückmeldung Nockenschalter • Potentiometer • Messwertgeber 0-(4)-20 mA • Consulting Signalverarbeitung • SMS-Ansteuerung und Rückmeldung
Einschaltdauer wie eingebauter TA-Antrieb Permanent modulierend (Class D) • Motormodifizierungen • Bürstenlose Motoren
Metallgehäuse Stahl lackiert Edelstahl • RAL-Lackierungen • Beschichtungen
Schutzart IP 68 und Im2 • zusätzlich Explosionsschutz • ATEX Ex II 2 G Ex d II C T6 anwenderspezifische Gehäuse
Manuelle Notbetätigung   Handhebel
Failsafe Einrichtungen   • Hilfsspannung E71

Downloads

in diesem Download-Bereich finden Sie weitere Details zu den Spezifikationen dieses Produkts. Wenn Sie Fragen zu den Produktvarianten, Optionen oder Anpassungsmöglichkeiten haben, kontaktieren Sie uns einfach.
