Unsere Produkte werden weltweit in anspruchsvollen Umgebungen eingesetzt. Vertrauen schaffen: Unsere wichtigste Referenz ist Ihre Zufriedenheit, egal, ob Sie bei uns nur alle Jahre wieder einen Standardantrieb kaufen oder unser Dauerkunde für spezielle Anwendungen werden. Unsere Produkte werden weltweit eingesetzt, ob in der Wüste Gobi oder im Klärwerk nebenan.

Best-ofEinsatzgebiete (A-Z)

Referenzen

Chemieanlagen

  • BASF, Bayer, Dow Chemical

Petrochemie

  • BP, Esso, Shell, VTG Tanklager

Offshore Industrie

  • Jan de Nul, Statoil

Schiffbau

  • Abeking + Rasmussen, Aker Werft, Blohm + Voss, HDW, Lürssen K. Werft, Peene Werft

Weitere Industrien und Anwendungen

  • Crane, KSB, Minimax, Philips, Siemens, Swagelok, Tyco Valves
  • Feuerschutzsysteme in Schienenfahrzeugen und Straßentunneln. Kerosinabfüllanlagen auf Großflughäfen und viele andere Bereiche mit ebenso hohen Anforderungen

Case StudyAutomatisierung von Armaturen in der Urfttalsperre

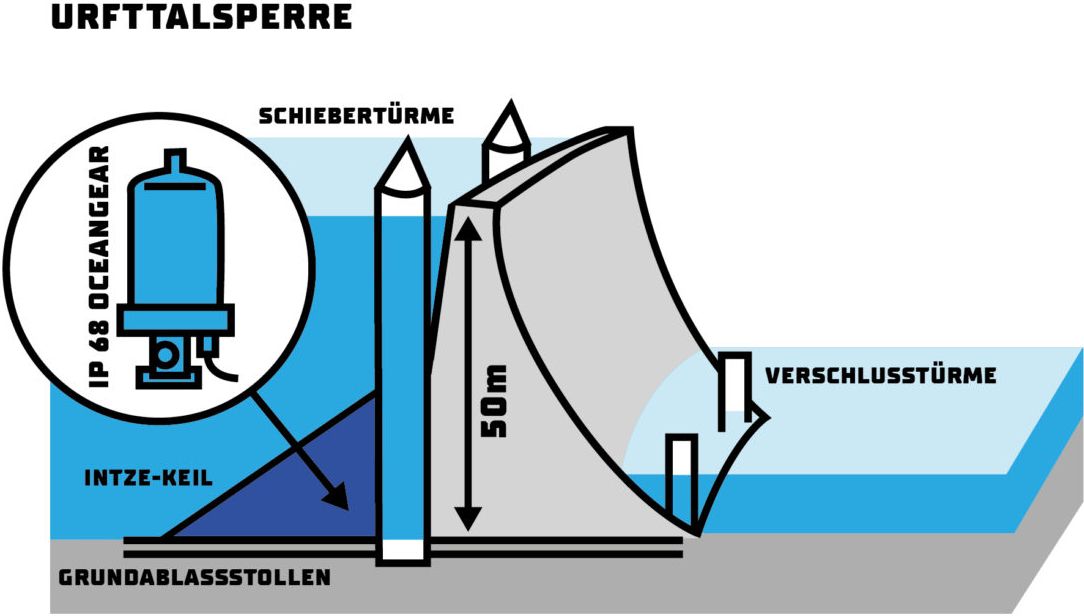

Mit ihrer beeindruckenden Staumauer ist die Urfttalsperre die älteste Talsperre in der Eifel, zugleich war sie lange Zeit Europas größte und höchste Talsperre. Das Bauwerk ist eine gebogene Gewichtstaumauer, ihre Kronen liegen 324 m über Normal-Null. Sie wurde zwischen 1900 und 1905 unter der Leitung des Aachener Professors Otto Intze erbaut und gilt als die Wiege des modernen Talsperrenbaus. Heute wird die Urfttalsperre gemeinsam mit der Oleftalsperre und der Rurtalsperre betrieben (Wasserverband Eifel-Rur). Alle drei Bauwerke dienen der Energiegewinnung, der Trinkwasserversorgung und dem Hochwasserschutz.

TA Roloff ersetzte bei diesem Projekt Auma-Antriebe, die vormals über ein 50 m langes Gestänge Armaturen in den sog. Schiebertürmen der Urfttalsperre betätigten. Die Armaturen sind am unteren Ende der Türme verbaut, um den Durchfluss von Wasser im Grundablassstollen zu regeln. Je nach Durchflussmenge bewegt sich der Pegel des angestauten Wassers. Die Betreiber der Anlage wünschten die Betätigung der Armaturen ohne Gestänge mit einem wasserdichten Elektroantrieb. Das Gestänge hatte den Nachteil, dass Wirkungsgradprobleme auftraten und eine spürbare Torsion des Gestänges Probleme in der Genauigkeit der Durchflussmengenregelung mit sich brachte.

Permanenter Unterwasserbetrieb

Die Antriebsserien TA 70, TA 120, TA 130 und TA 140 sind in hermetischer Kapselung nach IP 68 für den permanenten Unterwasserbetrieb bis zu einer Wassertiefe von seriell 100 m erhältlich. Die IP 68 Oceangear-Serie ist damit die erste Wahl in Anlagenbereichen, die permanent, gelegentlich oder auch nur selten überflutet sind.

Über den in der Urfttalsperre von uns montierten Antrieben steht permanent eine Wassersäule von 50 m. Für einen Service-Einsatz müsste diese Wassersäule abgelassen werden und der Mitarbeiter müsste mit einem Kran in dem Turm abgeseilt werden. Wegen der extremen Einbaulage und der gewünschten Regelgenauigkeit bestellte der Kunde zunächst einen Antrieb, um die Zuverlässigkeit des Produkts zu beobachten.

Erfolgsgeschichte mit Zukunft

  • Nachdem unsere Antriebslösung über 5 Jahre (!) zuverlässig arbeitete, konnten wir 5 weitere Armaturen in den Schiebertürmen der Urfttalsperre mit unseren Antrieben automatisieren.
  • Neben der Einbaulage war zu beachten, dass die eingesetzten Materialien (z.B. Kabel und Schmierung des Getriebes mit Pflanzenfett) trinkwassertauglich sind.
  • Präzise Steuerung der Durchflussmengenregelung und Betätigung der Armaturen ohne Gestänge mit einem wasserdichten Elektroantrieb.
  • Einsatz der Aggregate aus der IP 68 Oceangear-Serie, da diese für den dauerhaften Unterwasserbetrieb bis zu einer Wassertiefe von seriell 100 m otimiert sind.
