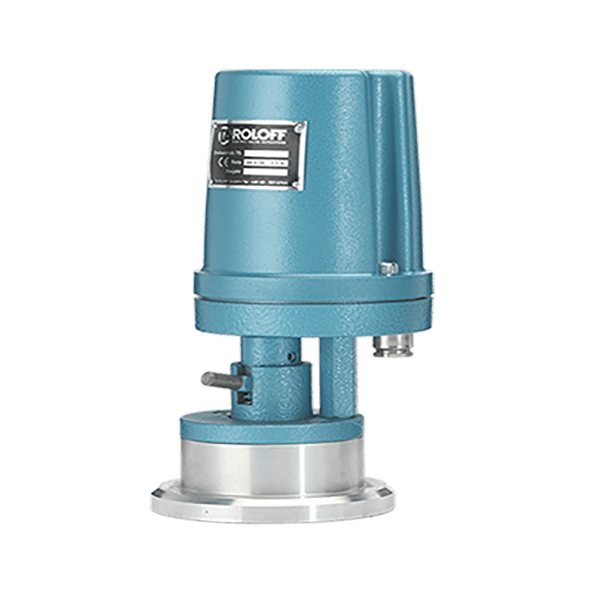

TA Actuator 70

Kurze Laufzeit im On/Off-Betrieb. Im Regelbetrieb hohe Auflösung des Stellweges. Im Multiturn-Betrieb ist eine hohe Einschaltdauer möglich.

Bis 32 NmTA Actuator 70

Wir beraten Sie

Wenn Sie zu diesem oder anderen Produkten eine Frage haben, dann rufen Sie uns einfach an oder schicken Sie uns eine Nachricht über unser Kontaktformular.

Frage zu diesem Produkt?

Produktbeschreibung

Universell einsetzbarer Antrieb, der speziellen Anforderungen leicht angepasst werden kann. Gut geeignet für Spindel- und Lineararmaturen. Setzt auch kleinste elektrische Impulse in Dreh- und Linearbewegungen um. Langjährige völlig wartungsfreie Funktion z.B. auf 8-Wege-Kugelhähnen in Kraftstoff-Additivanlagen (Ex-Bereich).

Vorteile

  • Hohes Drehmoment (bis 32 Nm)
  • Kompakte Baugröße (ideal zum Systemeinbau)
  • Einfache elektrische Ansteuerung
  • Robustes Metallgehäuse
  • Viele Optionen

Downloads

Technische Daten 1

Eigenschaft TA 70.2 TA 70.3 TA 70.4 TA 70.5
Drehmomente 17 Nm 20 Nm 25 Nm 32 Nm
Laufzeit 90° ca. 2 Sek. ca. 3 Sek. ca. 6 Sek. ca. 12 Sek.
Eigenschaft Wert
Einschaltdauer 100 % ED S 4 (Class C)
seriell
Gewicht 2,2 Kg
Motor 24 V DC
Nennstrom 1,5 A
Nennleistung 38 W
Höhe 265 mm
Breite 118 mm
Tiefe 136 mm

Technische Daten 2

Linearbetrieb TA 70.4
Schubkraft 300 N
Max. Schublänge 100 mm
Laufzeit für max. Schublänge ca. 10 Sek.
Multiturn 70.2 70.3 70.4 TA 70.5
Drehmoment (Nm) 17 Nm 20 Nm 25 Nm 932 Nm
Laufzeit 360° ca. 8 Sek. ca. 12 Sek. ca. 24 Sek. ca. 44 Sek.
Mögliche 360°-turns 1-28 1-28 1-28 1-28
Einschaltdauer 100 % ED S 4 (Class C)
seriell
100 % ED S 4 (Class C)
seriell
100 % ED S 4 (Class C)
seriell
100 % ED S 4 (Class C)
seriell
Gewicht 2,2 Kg 2,2 Kg 2,2 Kg 2,2 Kg
Motor 24 V DC 24 V DC 24 V DC 24 V DC
Nennstrom 1,5 A 1,5 A 1,5 A 1,5 A
Nennleistung 38 W 38 W 38 W 38 W
Höhe 265 mm 265 mm 265 mm 265 mm
Breite 118 mm 118 mm 118 mm 118 mm
Tiefe 130 mm 130 mm 130 mm 130 mm

Optionen

Parameter Standard Optionen Service / Sonderanfertigungen
Betriebsart Auf/Zu 90° Stellwinkel • Mehrwegebetrieb E 40
• Multiturnbetrieb
• Linearbetrieb
• Consulting Regelanwendungen
• Schrittregelung E18 oder Nachlaufregelung E21
• Datenbuslösungen
Flanschanschluss Lochkreis gem.
DIN ISO 5211 Aufbauteile gemäß den
Anforderungen der Armatur Mechanischer Anschluss im Werk (Adaption)
Versorgungs-
spannungen
24 V DC • 230 V AC/50 Hz
• andere AC / DC Spannung
Consulting elektrische Implementierung
Kabeleinführung • Klemmverschraubung
• M 20 x 1,5
Steckeranschluss Elektrischer Anschluss vor Ort
Stellungs-
rückmeldung
Nockenschalter • Potentiometer
• Messwertgeber 0-(4)-20 mA
• Consulting Signalverarbeitung
• SMS-Ansteuerung und Rückmeldung
Einschaltdauer 100 % ED S 4 (Class C) Permanent modulierend (Class D) • Motormodifizierungen
• Bürstenlose Motoren
Metallgehäuse Aluminium Edelstahl • RAL-Lackierungen
• Beschichtungen
• Eloxierung
Schutzart IP 65 • Explosionsschutz
• ATEX Ex II 2 G Ex d II C T6
• IEC – Ex d II C T6
• Modifizierungen bis IP68
• anwenderspezifische Gehäuse
Manuelle
Notbetätigung
  Trennkupplung mit Handhebel Notbetätigung über Handrad
Failsafe
Einrichtungen
  • Hilfsspannung E71
• Federschluss FM-System
• Mechanischer Anschluss im Werk (Adaption)
• Elektrischer Anschluss vor Ort
