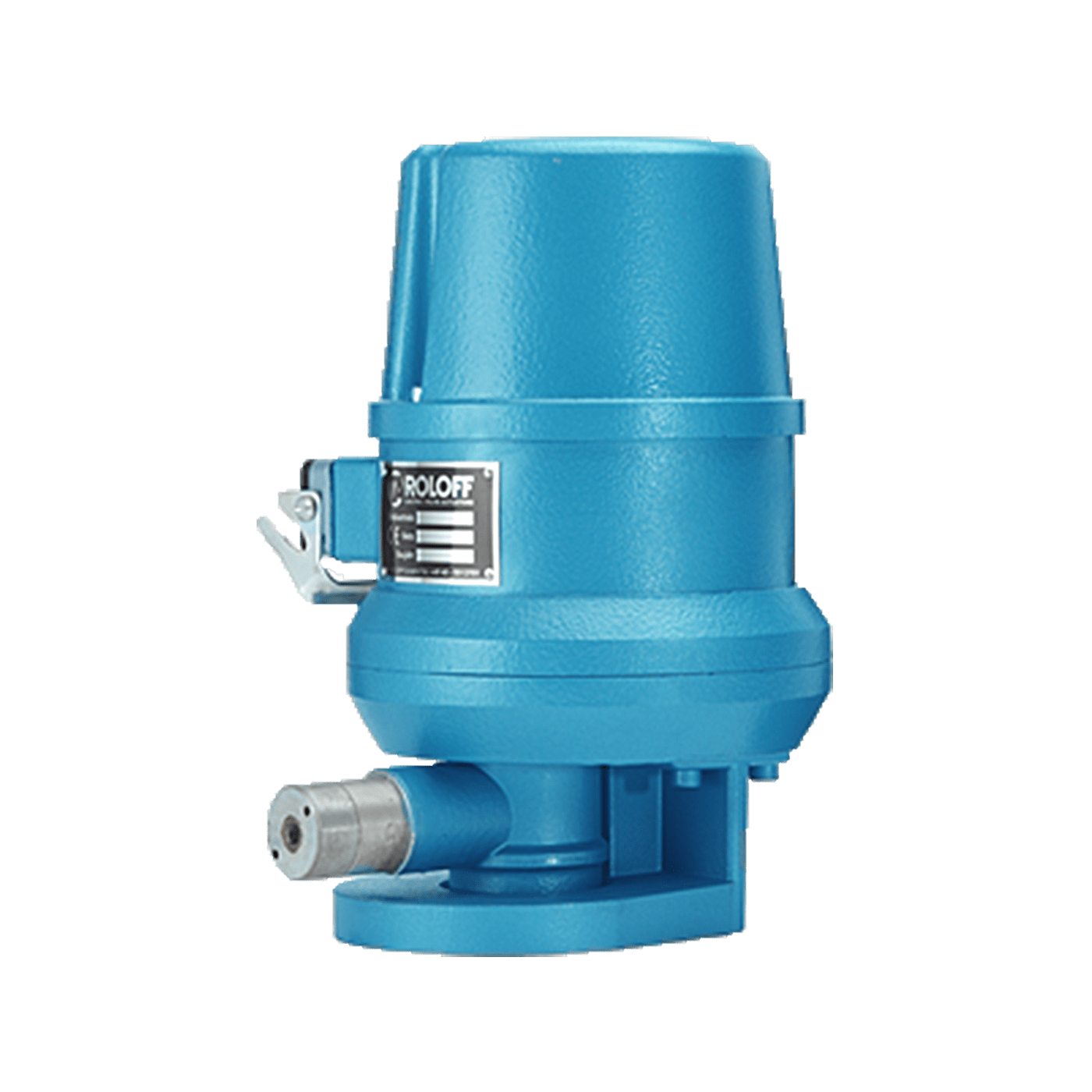

TA Actuator 140

Drehmoment bis 1500Nm. Ein Antrieb für schwere und sehr schwere Industrieanwendungen. Auch Armaturen, die ein hohes Rückstellmoment haben (z.B. metallisch dichtende Klappen) können wegen der hohen Selbsthemmung des Getriebes mit diesem Antrieb sicher und zuverlässig betrieben werden.

Details Prospekt

Bis 1500 NmTA Actuator 140

Wir beraten Sie

Wenn Sie zu diesem oder anderen Produkten eine Frage haben, dann rufen Sie uns einfach an oder schicken Sie uns eine Nachricht über unser Kontaktformular.

Frage zu diesem Produkt?

Produktbeschreibung

Seriell der Stellantrieb mit dem höchsten Drehmoment im TA-Portfolio. In der IP-68-Version leistet dieser Antrieb seinen Dienst im Küstenschutz der Niederlande und in Fluttoren Norddeutschlands. Bekannt für höchste Zuverlässigkeit.

Vorteile

  • Hohes Drehmoment bis 1500 Nm
  • Kompakte Baugröße (ideal zum Systemeinbau)
  • Einfache elektrische Ansteuerung
  • Robustes Metallgehäuse
  • Viele Optionen

Downloads

Technische Daten 1

  TA 140 TA140/2 TA 140/3
Drehmomente 500 Nm 950 Nm 1500 Nm
Laufzeit 90° (ca.) 30 Sek. 60 Sek. 120 Sek.
Gewicht 15 Kg 16 Kg 17 Kg
Einschaltdauer 100 % ED S 4 15 Min. S2 15 Min. S2
Motor 24 V DC 24 V DC 24 V DC
Nennstrom 2,5 A 2,5 A 2,5 A
Nennleistung 75 W 75 W 75 W
Höhe 360 mm 360 mm 360 mm
Breite 230 mm 230 mm 230 mm
Tiefe 260 mm 260 mm 260 mm

Technische Daten 2

Datenblatt TA 140/Multiturn / Linearanwendung / Regelmodus
Multiturn       Linearbetrieb
Typ 140 140/2 140/3 Typ 140 140/2 140/3
Drehmoment (Nm) 500 950 1500 Schubkraft 6.000 N 7.500 N 11.500 N
Laufzeit 360° 120 Sek. 240 Sek. 480 Sek. Max. Schublänge 200 mm 150 mm 150 mm
Mögliche 360°-turns 1-100 1-100 1-100 Laufzeit (ca.) für max. Schublänge 60 sek. 120 Sek. 240 Sek.
Gewicht 15 KG 16 Kg 17 Kg Gewicht 20 Kg 21 Kg 22 Kg
Einschaltdauer 100% 15 Min. S2 15 Min S2   100% 15 Min. S2 15 Min. S2
Allgemeine Antriebsdaten
Motor       24 V DC
Nennstrom       2,5 A
Nennleistung       75 W
Höhe       360 mm
Breite       230 mm
Tiefe       260 mm

Optionen

Parameter Standard Optionen Service / Sonderanfertigungen
Betriebsart Auf/Zu 90° Stellwinkel
  • Mehrwegebetrieb E 40
  • Multiturnbetrieb
  • Linearbetrieb
  • Consulting Regelanwendungen
  • Schrittregelung E18 oder Nachlaufregelung E21 0-(4)-20mA
  • Datenbuslösungen
Flanschanschluss Lochkreis gem.
DIN ISO 5211 Aufbauteile gemäß den
Anforderungen der Armatur Mechanischer Anschluss im Werk (Adaption)
Versorgungs- spannungen 24 V DC
  • 230 V AC/50 Hz
  • andere AC / DC Spannung
 Consulting elektrische Implementierung
Kabeleinführung 3 x M 25 x 1,5 Steckeranschluss Elektrischer Anschluss vor Ort
Stellungs- rückmeldung Nockenschalter
  • Potentiometer
  • Messwertgeber 0-(4)-20 mA
  • Consulting Signalverarbeitung
  • SMS-Ansteuerung und Rückmeldung
Einschaltdauer
  • 100 % ED S4 (Class C)
  • bei TA 140 sonst 15 min S2
 Permanent modulierend (Class D)
  • Motormodifizierungen
  • Bürstenlose Motoren
Metallgehäuse Aluminium Edelstahl
  • RAL-Lackierungen
  • Beschichtungen
  • Eloxierung
Schutzart IP 65
  • Explosionsschutz
  • ATEX Ex II 2 G Ex de II C T6 (ATEX)
  • Modifizierungen bis IP 68
  • anwenderspezifische Gehäuse
Manuelle Notbetätigung   Schraubkupplung mit Handhebel
Failsafe Einrichtungen
  • Hilfsspannung E71
  • Federschluss FM-System
  • Mechanischer Anschluss im Werk (Adaption)
  • Elektrischer Anschluss vor Ort

Downloads

in diesem Download-Bereich finden Sie weitere Details zu den Spezifikationen dieses Produkts. Wenn Sie Fragen zu den Produktvarianten, Optionen oder Anpassungsmöglichkeiten haben, kontaktieren Sie uns einfach.
