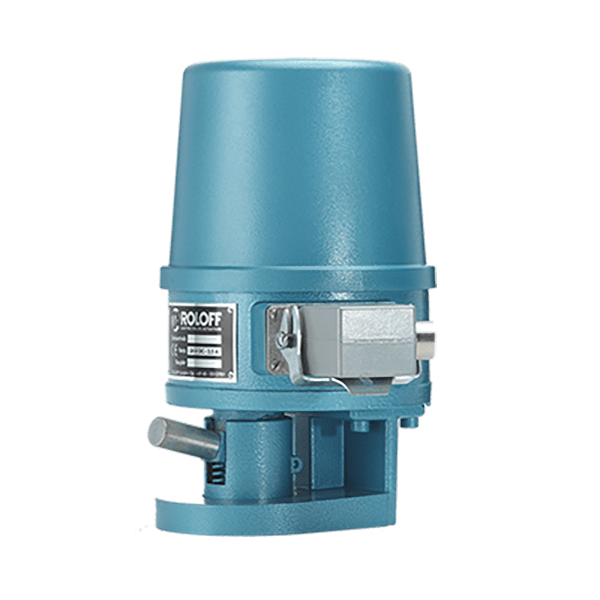

Ein Antrieb für schwere und sehr schwere Industrieanwendungen. Auch Armaturen, die ein hohes Rückstellmoment haben (z.B. metallisch dichtende Klappen) können wegen der hohen Selbsthemmung des Getriebes mit diesem Antrieb sicher und zuverlässig betrieben werden.
| Datenblatt TA 130 / Schwenken 90° / Quarter turn / Absperren | |||||
|---|---|---|---|---|---|
| Typ | TA 130 | TA130/2 | TA 130 Z1 | TA 130 Z2 | TA 130 Z3 |
| Drehmomente | 150 Nm | 280 Nm | 150 Nm | 220 Nm | 280 Nm |
| Laufzeit 90° (ca.) | ca. 12 Sek. | 20 Sek. | 50 Sek. | ca. 100 Sek. | ca. 190 Sek. |
| Gewicht | 8,5 Kg | 8,5 Kg | 9 Kg | 9 Kg | 9 Kg |
| Allgemeine Antriebsdaten | |||||
| Einschaltdauer | 100 % ED S 4 (Class C) seriell (nicht TA 130/2) | ||||
| Motor | 24 V DC | ||||
| Nennstrom | 2,5 A | ||||
| Nennleistung | 75 W | ||||
| Höhe | 300 mm | ||||
| Breite | 220 mm | ||||
| Tiefe | 250 mm | ||||
| Datenblatt TA 130 / Multiturn / Linearanwendung / Regelmodus | |||||||
|---|---|---|---|---|---|---|---|
| Multiturn | Linearbetrieb | ||||||
| Typ | TA 130 | TA 130/2 | Typ | TA 130 | 130/2 | ||
| Drehmoment (Nm) | 150 Nm | 280 Nm | Schubkraft | 2.000 N | 4.000 N | ||
| Laufzeit 360° | 50 Sek. | 80 Sek. | max. Schublänge | 140 mm | 140 mm | ||
| Mögliche 360°-turns | 1-100 | 1-100 | Laufzeit (ca.) für max. Schublänge | 25 sek. | 50 Sek. | ||
| Gewicht | 8,5 Kg | 9 Kg | Gewicht | 11,5 Kg | 12 Kg | ||
| Allgemeine Antriebsdaten | |||||||
| Einschaltdauer Class C | 100 % ED S 4 (Class C) seriell (nicht TA 130/2) | ||||||
| Motor | 24 V DC | ||||||
| Nennstrom | 2,5 A | ||||||
| Nennleistung | 75 W | ||||||
| Höhe | 300 mm | ||||||
| Breite | 220 mm | ||||||
| Tiefe | 250 mm | ||||||
| Parameter | Standard | Optionen | Service / Sonderanfertigungen |
|---|---|---|---|
| Betriebsart | Auf/Zu 90° Stellwinkel | • Mehrwegebetrieb E 40 • Multiturnbetrieb • Linearbetrieb | • Consulting Regelanwendungen • Schrittregelung E18 oder Nachlaufregelung E21 0-(4)-20 mA • Datenbuslösungen |
| Flanschanschluss | Lochkreis gem. DIN ISO 5211 | Aufbauteile gemäß den Anforderungen der Armatur | Mechanischer Anschluss im Werk (Adaption) |
| Versorgungs- spannungen | 24 V DC | • 230 V AC/50 Hz • andere AC / DC Spannung | Consulting elektrische Implementierung |
| Kabeleinführung | 3 x M 25 x 1,5 | Elektrischer Anschluss vor Ort | |
| Stellungs- rückmeldung | Nockenschalter | • Potentiometer • Messwertgeber 0-(4)-20 mA | • Consulting Signalverarbeitung • SMS-Ansteuerung und Rückmeldung |
| Einschaltdauer | • 100 % ED S4 (Class C) • bei TA 140 sonst 15 min S2 (Class B) | Permanent modulierend (Class D) | • Motormodifizierungen • Bürstenlose Motoren |
| Metallgehäuse | Aluminium | Edelstahl | • RAL-Lackierungen • Beschichtungen • Eloxierung |
| Schutzart | • Explosionsschutz • Ex II 2G Ex de IIC T6 (ATEX) • IP 65 | Modifizierungen bis IP68 | anwenderspezifische Gehäuse |
| Manuelle Notbetätigung | – | Schraubkupplung mit Handhebel | |
| Failsafe Einrichtungen | – | • Hilfsspannung E71 • Federschluss FM-System | • Mechanischer Anschluss im Werk (Adaption) • Elektrischer Anschluss vor Ort |
in diesem Download-Bereich finden Sie weitere Details zu den Spezifikationen dieses Produkts. Wenn Sie Fragen zu den Produktvarianten, Optionen oder Anpassungsmöglichkeiten haben, kontaktieren Sie uns einfach.
