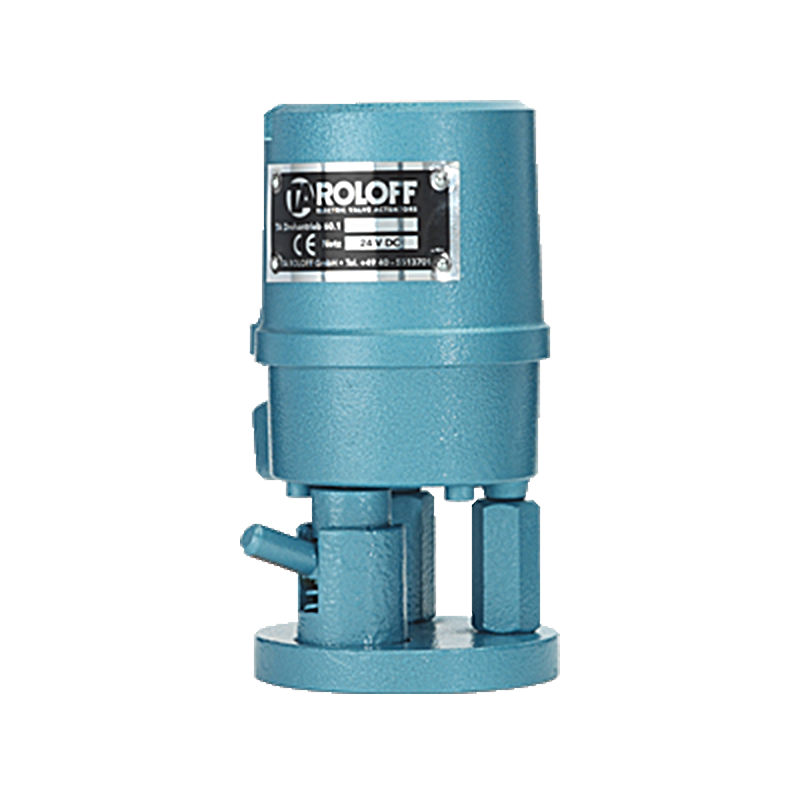

TA Actuator 60

Ideal zum Systemeinbau (Feuerlöschanlage) oder zur Automatisierung von Hochdrucknadelventilen. Zugelassen für Schienenfahrzeuge. Auch in Laboren beliebt zur Automatisierung von Armaturen mit geringer Nennweite.

Details Prospekt

Bis 8 NmTA Actuator 60

Wir beraten Sie

Wenn Sie zu diesem oder anderen Produkten eine Frage haben, dann rufen Sie uns einfach an oder schicken Sie uns eine Nachricht über unser Kontaktformular.

Frage zu diesem Produkt?

Produktbeschreibung

Idealer Antrieb zum Einbau in Systeme (z.B. Feuerlöschanlagen) oder zur Automatisierung von Hochdrucknadelventilen.
Zur Montage auf Laborarmaturen im Medizin- und Arzneimittelbereich besonders geeignet.

Vorteile

  • Hohes Drehmoment (bis 8 Nm)
  • Kompakte Baugröße (ideal zum Systemeinbau)
  • Einfache elektrische Ansteuerung
  • Robustes Metallgehäuse
  • Viele Optionen

Downloads

Technische Daten 1

Datenblatt TA 60/ Schwenken 90° / Quarter turn / Absperren
Drehmoment 8 Nm
Laufzeit 90° ca. 2 Sek.
Einschaltdauer 100 % ED S 4 (Class C) seriell
Gewicht 1,5 Kg
Motor 24 V DC
Nennstrom 1 A
Nennleistung 24 W
Höhe 160 mm
Breite 94 mm
Tiefe 100 mm

Technische Daten 2

Datenblatt TA 60 / Multiturn

Eigenschaft Wert
Drehmoment (Nm) 8 Nm
Laufzeit 360° ca. 7 Sek.
Mögliche
360°-turns		 8 x 360°
seriell

Datenblatt TA 60 Linearbetrieb

Eigenschaft Wert
Schubkraft auf Anfrage
Laufzeit
für max. Schublänge		 auf Anfrage

Regelmodus

Allgemeine Antriebsdaten Wert
Einschaltdauer 100 % ED S 4 (Class C)
seriell
Gewicht 1,5 Kg
Motor 24 V DC
Nennstrom 1 A
Nennleistung 24 W
Höhe 160 mm
Breite 94 mm
Tiefe 100 mm

Optionen

Parameter Standard Optionen Service / Sonderanfertigungen
Betriebsart Auf/Zu 90° Stellwinkel
  • Mehrwegebetrieb E 40 für 3-4 Wege Armaturen
  • N x 360° Stellwinkel für Spindelventile
  • Multiturnbetrieb
  • Linearbetrieb
  • Schrittregelung E18
  • Nachlaufregelung E21
  • Datenbuslösungen
Flanschanschluss Lochkreis gem.
DIN ISO 5211 Aufbauteile gemäß den
Anforderungen der Armatur Mechanischer Anschluss im Werk
(Adaption)
Versorgungs-
spannungen		 24 V DC
  • 230 V AC/50 Hz
  • andere AC / DC Spannung
 Consulting elektrische
Implementierung
Kabeleinführung

Klemmverschraubung M 20 x 1,5

 Steckeranschluss Elektrischer Anschluss vor Ort
Stellungs-
rückmeldung		 Nockenschalter Potentiometer
  • Consulting Signalverarbeitung
  • SMS-Ansteuerung und Rückmeldung
Einschaltdauer

100 % ED S4 (Class C)

 Permanent modulierend (Class D)

Motormodifizierungen
Metallgehäuse
  • Aluminium
  • TA-blue-finish
 Kunststoffbeschichtung
  • RAL-Lackierungen
  • Beschichtungen
  • Eloxierung
Schutzart IP 65 Gehäusemodifizierungen bis IP 68
(Druckkapselung)
  • Consulting
  • anwenderspezifische Gehäuse
Manuelle
Notbetätigung		   Trennkupplung mit Handhebel
Failsafe
Einrichtungen		   Hilfsspannung E71

Downloads

in diesem Download-Bereich finden Sie weitere Details zu den Spezifikationen dieses Produkts. Wenn Sie Fragen zu den Produktvarianten, Optionen oder Anpassungsmöglichkeiten haben, kontaktieren Sie uns einfach.
